M50. Тросовая установка для бестраншейной замены трубопроводов

тросовые установки разрушения и замены трубопроводов
колодезный разрушитель Tric Toolsколодезный разрушитель Tric Toolsустановка замены труб разрушениемтросовые установки разрушения и замены трубопроводовустановка замены труб разрушениемтросовые установки разрушения и замены трубопроводовколодезный разрушитель Tric Toolsбестраншейная техникаустановка замены труб разрушениемколодезный разрушитель Tric Toolsустановка замены труб разрушением

Производитель: TRIC TOOLS

Область применения:
ВОЗМОЖНОСТИ УСТАНОВКИ:

  • Замена трубопровода происходит без вскрытия грунта.
  • Используется для замены труб диаметром от 35* до 300** мм.
  • Предназначена для разрушения труб из керамики, чугуна, асбоцемента.
  • Предназначена для разрушения труб из Увеличение диаметра трубопроводов, которое происходит затягиванием трубы большего диаметра.
  • Протяжка из колодца в колодец, что полностью исключает земляные работы. Позволяет работать из колодцев диаметром от 1 метра.
  • Сочетание большой мощности, быстроходности (скорость протягивания свыше 30 м/ч) и компактных размеров.
  • Гидростанция TRIC «Hi-Flow 18» устанавливает новый стандарт для гидравлики высокого давления. Специально разработанная для пользователей TRIC станция обеспечивает высокий расход (производительность) и оптимальное давление подачи. Встроенный контроль давления и регулятор расхода делают гидростанцию самой универсальной.
  • Легкий монтаж без применения подъемных механизмов.
  • Замена без привлечения дополнительной крупной техники.
  • Совершенно автономная работа.

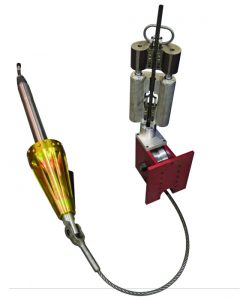

  • Комплектуется тросом диаметром 22 мм длиной 60, 106 м (на выбор).
  • Комплектуется разрушающими конусами условных диаметров 100, 150, 200, 250 мм (на выбор).
  • Для разрушения стальных труб комплектуется специальными ножами для труб диаметром 100, 150, 200 мм
*Необходимо использовать комплект для работы с малыми диаметрами (состоит из троса диаметром 15 мм, специальных захватов, разрушающих конусов диаметром 50 и 75 мм). **Для труб диаметром более 200 мм следует использовать динамический комплект и силовую клеть (см.ниже).

Максимальный диаметр и длина участка заменяемой трубы в большой степени зависят от грунтовых условий: категории грунта, его уплотняемости, водонасыщенности, а также наличия на разрушаемой трубе «сложных» участков – наварных муфт, заплаток, фланцев, муфт и т.д.

Цена Договорная

В корзину
Консультация

Технические характеристики:

Гидравлическое тяговое устройство (Tric Tools, США)Устройство для протягивания с двойным захватом, двумя гидроцилиндрами, специальными штуцерами, шлангами высокого давления, манометром.
  • Тяговое усилие – 50 тонн
  • Вес – 60 кг
Опускаемое устройство, состоящее из основания и упорной плиты (Tric Tools, США)
  • Габариты основания (мм) – 355x410х406
  • Габариты упорной плиты (мм) – 600x600
  • Общий вес – 67 кг
Автономная гидросиловая установка (PowerTeam, США)
  • Двигатель Honda GX660/ CX670V-Twin мощностью 20/18 л.с.
  • Объем топливного бака - 5 л
  • Объем бака с гидравлической жидкостью – 80 л
  • Давление - 490 бар
  • Максимальная производительность потока - 16 л/мин
  • Габариты (мм) – 1480x915x860
  • Снаряженный вес – 350 кг
Оснащение: колесная рама, счетчик моточасов, манометр, расходомер, шланги высокого давления длиной 7.5 м, пульт ДУ.
Трос 7/8" (22 мм) длиной 106 м (Tric Tools, США)Трос: обжатый, диаметр 22 мм, длина 106 м, вес 330 кг
Упаковка запасных частей 50т (базовый комплект) (Tric Tools, США)2 тюбика смазки, болт с гайкой для упорной плиты, набор шпилек, уплотнений и фитингов
Динамический комплект (работает с унифицированной силовой головой 8" (200 мм) и со всеми разрушающими конусами российского производства)Пневмопробойник U400-A1ZT:
  • Диаметр – 98.5 мм
  • Длина – 1300 мм
  • Вес – 48 кг
  • Требования к компрессору – 2,1 м3/мин – 6-7 атм., сила удара – 500 Дж
Смазывающее устройство Рукав воздушный длиной 50 м (NPT 3/4) Муфта NPT 3/4-3/4, Россия Комплект быстроразъемного соединения «папа»-«мама»
Силовая упорная клеть
  • Габариты (мм) – 1470х1004х1550
  • Вес – 580 кг

Описание:

Принцип действия:
Новую трубу протягивают внутри старой, разрушая (расщепляя) ее. Процесс осуществляется с помощью тягового устройства, которое работает от автономной гидростанции. Старый трубопровод разрушается с помощью ножей и расширителя. Его остатки вдавливаются в грунт. Процесс замены трубопровода этим способом иногда не требует обустройства котлована, например, при замене безнапорных трубопроводов или при использовании труб на резьбе или замках. Чаще всего создание котлована требуется на одном конце участка в месте введения новой пластиковой трубы.

Динамический комплект:
При работе с чугунными и стальными трубами больших размеров эффективно использовать комбинирование динамического и статического способов разрушения и замены трубопроводов. Для этого необходимо разрушающую головку, имеющую специальную конструкцию, дополнить вмонтированным пневмопробойником. Его работа заключается в помощи в преодолении сложных участков. Пневмопробойник начинает работать, когда усилие на гидроцилиндрах возрастает до критических значений. Импульс, который пробойник подает на натянутый трос, мультиплицируется благодаря эффекту «струны». Это дает конструкции возможность разрушать любые препятствия.

Достоинства комбинированной системы заключаются в ее сильной суммарной тяге и удобстве установки.

Функциональные возможности комбинированной установки:
– прохождение труднодоступных участков, где земляные работы полностью недопустимы,
– разрушение нестандартных утолщенных труб, подземных фланцев, муфт, пеналов и т.п.

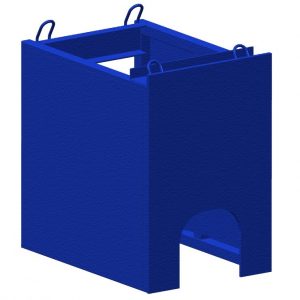

Упорная силовая клеть:

установка замены труб разрушением
Проанализировав отзывы и опыт эксплуатации Тросовых Установок “Tric Tools” был сделан вывод, что следует учитывать следующие факторы, которые отражают плохое состояние инженерных сооружений и сетей:

– ветхость колодцев и камер,
– стены не выдерживают нагрузки,
– наличие многочисленных ремонтных участков на трубопроводах, в т.ч. наварных и стяжных муфт, вставок из толстостенных труб и т.д.
В связи с этим требуется доработка применяемого оборудования. Для уменьшения рисков и обеспечения успешного проведения работ по замене трубопроводов диаметром от 200 мм компания Z-Техно разработала упорную силовую клеть.

Конструкция позволяет равномерно распределить нагрузку от работы установки на грунт, избежать опасных сдвигов и перекосов на сложных участках, обеспечивает легкий монтаж установки в начале протягивания, свободный выход разрушающего инструмента, и демонтаж оборудования в конце протягивания.

Смотрите также:

ФотогалереяПринцип действияВидео

Смотрите также:


Устройство удаления внутреннего грата

Технические характеристики:

Гидравлическое тяговое устройство (Tric Tools, США)Устройство для протягивания с двойным захватом, двумя гидроцилиндрами, специальными штуцерами, шлангами высокого давления, манометром.
  • Тяговое усилие – 50 тонн
  • Вес – 60 кг
Опускаемое устройство, состоящее из основания и упорной плиты (Tric Tools, США)
  • Габариты основания (мм) – 355x410х406
  • Габариты упорной плиты (мм) – 600x600
  • Общий вес – 67 кг
Автономная гидросиловая установка (PowerTeam, США)
  • Двигатель Honda GX660/ CX670V-Twin мощностью 20/18 л.с.
  • Объем топливного бака - 5 л
  • Объем бака с гидравлической жидкостью – 80 л
  • Давление - 490 бар
  • Максимальная производительность потока - 16 л/мин
  • Габариты (мм) – 1480x915x860
  • Снаряженный вес – 350 кг
Оснащение: колесная рама, счетчик моточасов, манометр, расходомер, шланги высокого давления длиной 7.5 м, пульт ДУ.
Трос 7/8" (22 мм) длиной 106 м (Tric Tools, США)Трос: обжатый, диаметр 22 мм, длина 106 м, вес 330 кг
Упаковка запасных частей 50т (базовый комплект) (Tric Tools, США)2 тюбика смазки, болт с гайкой для упорной плиты, набор шпилек, уплотнений и фитингов
Динамический комплект (работает с унифицированной силовой головой 8" (200 мм) и со всеми разрушающими конусами российского производства)Пневмопробойник U400-A1ZT:
  • Диаметр – 98.5 мм
  • Длина – 1300 мм
  • Вес – 48 кг
  • Требования к компрессору – 2,1 м3/мин – 6-7 атм., сила удара – 500 Дж
Смазывающее устройство Рукав воздушный длиной 50 м (NPT 3/4) Муфта NPT 3/4-3/4, Россия Комплект быстроразъемного соединения «папа»-«мама»
Силовая упорная клеть
  • Габариты (мм) – 1470х1004х1550
  • Вес – 580 кг

Фото

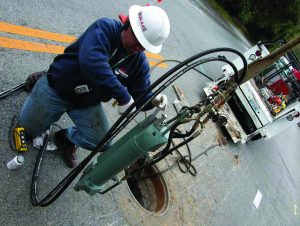

РЕПОРТАЖ О РАБОТЕ М50 В КАЛУГЕ

Фотографии с объектов 2013 года, предоставленные компанией Зевс-Технологии-Р (http://www.zevs-r.ru)

Принцип действия



Новую трубу протягивают внутри старой, разрушая (расщепляя) ее. Процесс осуществляется с помощью тягового устройства, которое работает от автономной гидростанции. Старый трубопровод разрушается с помощью ножей и расширителя. Его остатки вдавливаются в грунт. Процесс замены трубопровода этим способом иногда не требует обустройства котлована, например, при замене безнапорных трубопроводов или при использовании труб на резьбе или замках. Чаще всего создание котлована требуется на одном конце участка в месте введения новой пластиковой трубы.

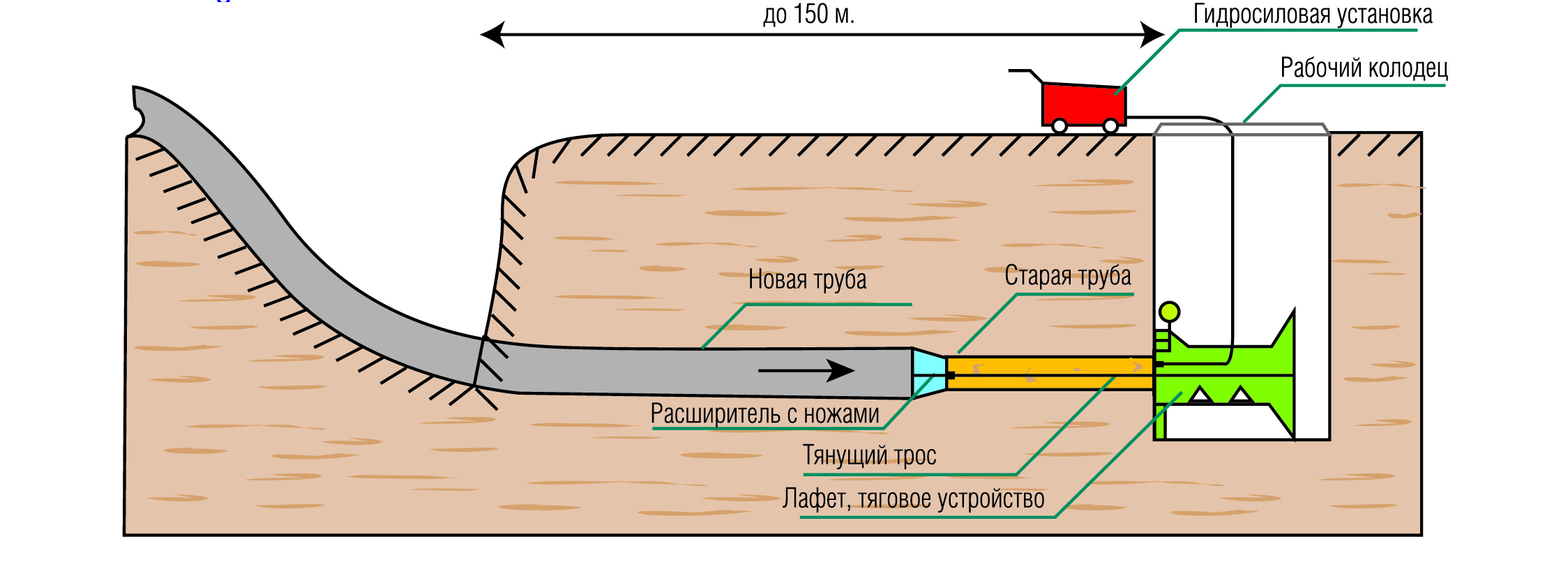

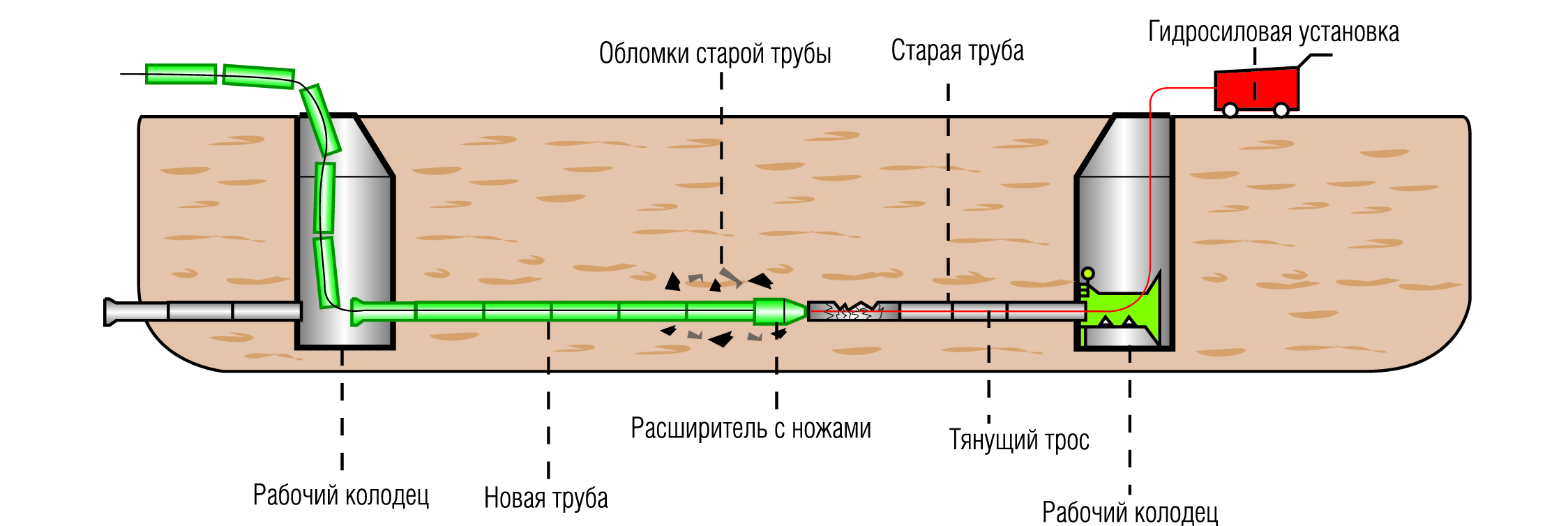

     Рис. 1 Протяжка трубы с обустройством котлована
Рис.2 Протяжка трубы без обустройства котлована

При работе с чугунными и стальными трубами больших размеров эффективно использовать комбинирование динамического и статического способов разрушения и замены трубопроводов. Для этого необходимо разрушающую головку, имеющую специальную конструкцию, дополнить вмонтированным пневмопробойником. Его работа заключается в помощи в преодолении сложных участков. Пневмопробойник начинает работать, когда усилие на гидроцилиндрах возрастает до критических значений. Импульс, который пробойник подает на натянутый трос, мультиплицируется благодаря эффекту «струны». Это дает конструкции возможность разрушать любые препятствия.

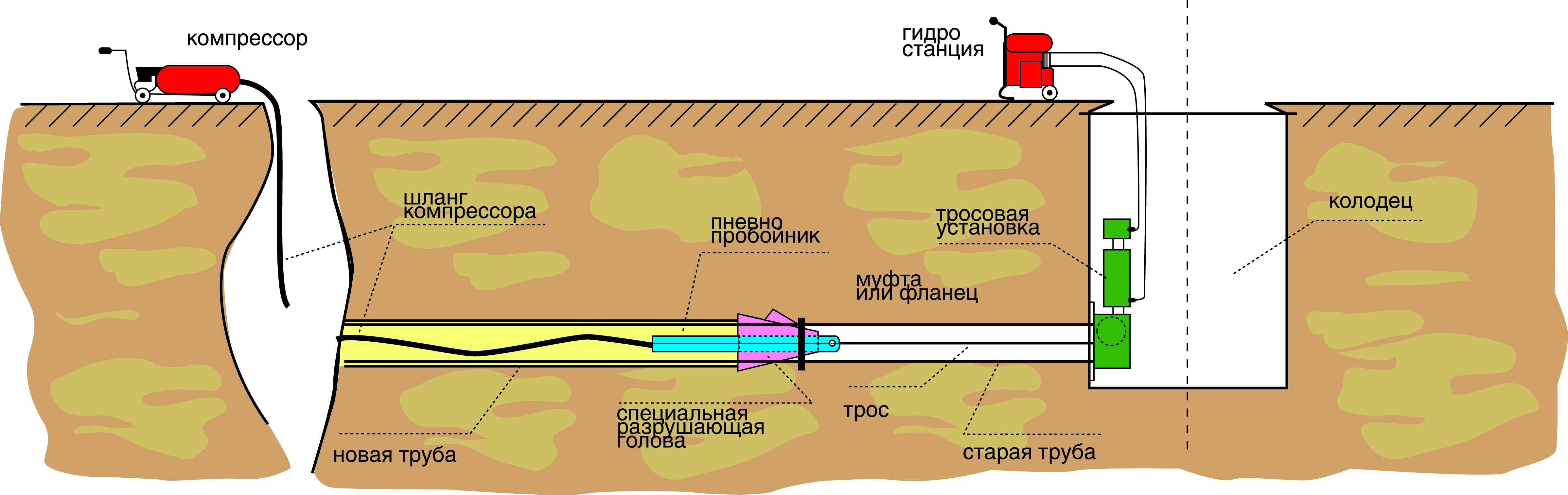

Рис.3 Комбинирование статического и динамического способов разрушения и замены трубопроводов

УНИКАЛЬНАЯ КОМБИНИРОВАННАЯ СТАТИЧЕСКИ-ДИНАМИЧЕСКАЯ СИСТЕМА ДЛЯ РАЗРУШЕНИЯ И ЗАМЕНЫ ТРУБ

  • Силовая голова унифицированная 8” размером 200 мм для разрушения трубопроводов и работы вместе с пневмопробойником
  • Расширители дополнительные размером 250, 300 мм
  • Пневмопробойник Footage 4” размером 100 мм

Достоинства комбинированной системы заключаются в ее сильной суммарной тяге и удобстве установки. Функции, которые выполняет комбинированная установка:

  • прохождение труднодоступных участков, где земляные работы полностью недопустимы
  • разрушение нестандартных утолщенных труб, подземных фланцев, муфт, пеналов и т.п.

Видео

ВИДЕОРОЛИКИ С РЕАЛЬНЫХ ОБЪЕКТОВ

ЗАМЕНА ВВОДА В ДОМ

ЗАМЕНА МАГИСТРАЛИ МЕЖДУ КОЛОДЦАМИ

ГОЛОВЫ QUICK LOCK С ЦАНГОВЫМ ЗАЖИМОМ ДЛЯ РАЗРУШЕНИЯ ТРУБ”.

ГИДРОСТАНЦИЯ HI-fLOW 18 ДЛЯ УСТАНОВКИ TRIC TOOLS M50
