Специальный паровой контейнер с Box lift

оборудование санации трубопроводов

Производитель: I.S.T.

Область применения:

Внешняя длина: 6.058 мм Внешняя ширина: 2.438 мм Внешняя высота: 2.591 мм

Специальный контейнер заводского изготовления с двойными стенками, как для резервуаров для хранения загрязняющих жидкостей класса III, в соответствии с DIN6625, стандарт качества RAL-RG616, сварные работы в соответствии с EN 287-1.

Цена Договорная

В корзину
Консультация

Технические характеристики:

Максимальная производительность пара (продолжительная)750 кг/ч
Максимальная тепловая мощность (продолжительная)490 кВт
Максимально допустимое избыточное давление13 бар
Максимальное рабочее давление:ca.10 бар
Дымовых газов потерь (при макс. Длительной нагрузки и температуры воздуха + 20 ° C)10 %
Общая потребляемая мощность7,5 кВт
топливомазут
теплотворная способность42.700 кДж/кг
количество46 кг/ч
Температура подаваемой воды:+ 90 °C

Описание:

Оборудование контейнера

Все необходимые муфты для подсоединения.
Таблички.
Предохранители.
Кронштейны.
Перегородки.
Защитные кожухи и ограждения на проводящих трубах.
Механический индикатор уровня.
Электронные отображения контента.
Указатель горизонтального положения.

Парогенераторная установка (пример)

с

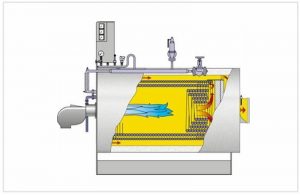

LOOS Парогенератор с утвержденной конструкцией 1999 года DUMPFIX, DF 750 X 10/13

Оборудование контейнера

Обратный клапан.
Выпускной паровой клапан, необслуживаемый с сильфоном.
Полно-проходной предохранительный клапан.
Манометр на подаче воды.
Манометр на выходе пара.
Два контрольных клапана на манометрах.
Ограничитель безопасного давления.

Устройства ограничения при нехватке воды:

  • 2 паровых термостата;
  • термостат выхлопных газов;
  • индикаторы низкого уровня воды и температуры.

Горелка:

  • зажигание;
  • устройство распыления топлива;
  • устройство пропорционального смешения воздух-топливо;
  • нагнетатель воздуха;
  • топливный клапан двойного действия;
  • автоматическая система управления горелкой в соответствии с действующими европейскими стандартами.

Насосный модуль:

  • трех поршневой насос с регулируемой скоростью двигателя переменного тока;
  • вакуумный насос со встроенным двигателем;
  • фильтр на входе;
  • задвижка.

Стартовая группа (автоматическая), состоящая:

  • паровой клапан с приводом;
  • электромагнитный сливной клапан;
  • электромагнитный отопительный клапан;
  • фланцевый переход;
  • устройство управления.

Дымоход

Высота сопла над землей (примерно): 3500 мм
Внутренний диаметр: 320 мм

Блок водоснабжения и смягчения воды

Операция: полностью автоматический
Управления: в зависимости от количества
Конструкция: двойной блок
Пропускная способность: 3,0 м3
Рабочее давление: 3-6 бар
Необходимое давление воды: 3 бар
Температура воды: макс. + 35°C
Твердость воды: 15°dh
Расчетная температура: + 15°C
Потребление соли на одну регенерацию: 18 кг

Счетчик воды, регистрирующий расход воды

Расход: 0,1 – 3,6 м3/ ч
Рабочая температура: от + 5 до + 35 ° C
Рабочее давление: 6 бар

Testomat – устройство для автоматического контроля остаточной жесткости воды, оснащенное аварийной сигнализацией. Измерение производится автоматически на регулярной основе. Включает одну бутылку раствора индикатора.

Основные компоненты модуля водоснабжения оборудованы так, чтобы наилучшим образом использовать функциональный блок. Модуль водоснабжения имеет дело с притоком воды и обеспечивает парогенератор химически и термически подготовленной водой, принимает конденсирующую воду, смягчает и охлаждает воду перед сливом в дренажную систему из резервуара для воды и из водонагревателя.

Уровень и температура подаваемой воды регулируются с помощью электронного сбора данных и управляются с помощью компьютерной системы, которая управляет электроприводами устройств. Этим достигается очень точный результат управления. Все, что находится в служебном модуле, соответствующего размера и функционально оптимизировано. Внутри служебного модуля смонтирована разводка из труб для воды и проведена электропроводка. Транспортировка и установка модулей водоснабжения могут быть легко выполнены.

Комбинация приборов для частичной дегазации резервуара, расширения и охлаждения

Прибор для отображения на дисплее и управления уровнем воды в баке.
Температурный датчик для отображения на дисплее и для регулирования температуры поступающей воды.
Температурный датчик для отображения на дисплее температуры воды сливаемой в канализацию.
Клапан с электроприводом для поступающей воды.
Дроссельная заслонка для дополнительной воды.
Клапан с электроприводом для управления нагревом потока пара.
Дроссельная заслонка для управления нагревом расходуемого пара.
Клапан с электроприводом для управления процессом охлаждения воды.
Дроссельная заслонка для охлаждения воды.
Два клапана для слива воды.

Приборы для сигнализации, блокировки и отображения времени работы:

Главный выключатель с блокирующим устройством.
Управление снижением нагрузки для уменьшения запусков горелки.
Счетчик времени работы котла.
Счетчик для регистрации запусков горелки.
Электронный зуммер для индикации неисправности.
Сигнальная лампа общей неисправности.
Аварийный выключатель.
Контакт для управления насосом подачи воды.

LOOS дисплей для отображения ошибок.

Текстовый вывод сообщений об ошибке на ЖК-дисплей с подсветкой.
Запись в память сообщений и времени первой ошибки и сообщений о следующих ошибках (макс. 9 сообщений).
Возможно удаление значений одного из сбоев, а так же полное удаление всех записанных значений.
Хранение в памяти сообщений о неисправностях в случае сбоя питания.

Технические характеристики:

Максимальная производительность пара (продолжительная)750 кг/ч
Максимальная тепловая мощность (продолжительная)490 кВт
Максимально допустимое избыточное давление13 бар
Максимальное рабочее давление:ca.10 бар
Дымовых газов потерь (при макс. Длительной нагрузки и температуры воздуха + 20 ° C)10 %
Общая потребляемая мощность7,5 кВт
топливомазут
теплотворная способность42.700 кДж/кг
количество46 кг/ч
Температура подаваемой воды:+ 90 °C
